/Scenari di applicazione
Immagazzinamento di energia residenziale
Edifici commerciali
Servizi pubblici
Applicazioni industriali
Ricarica dei veicoli elettrici
/Configurazioni multiple
MPPT
Consente l'integrazione e lo stoccaggio diretto dell'energia solare.
STS
Garantisce una commutazione senza interruzioni tra le modalità di rete e quelle fuori rete per un'alimentazione ininterrotta.
ATS
Collega la rete elettrica e i generatori di riserva per un'alimentazione flessibile.
Pistola di carica
Supporta la ricarica dei veicoli elettrici (EV).
/ Descrizione del prodotto
* Standard: PCS, DCDC. Opzionale: MPPT, STS, ATS, pila di ricarica (22kw)
|

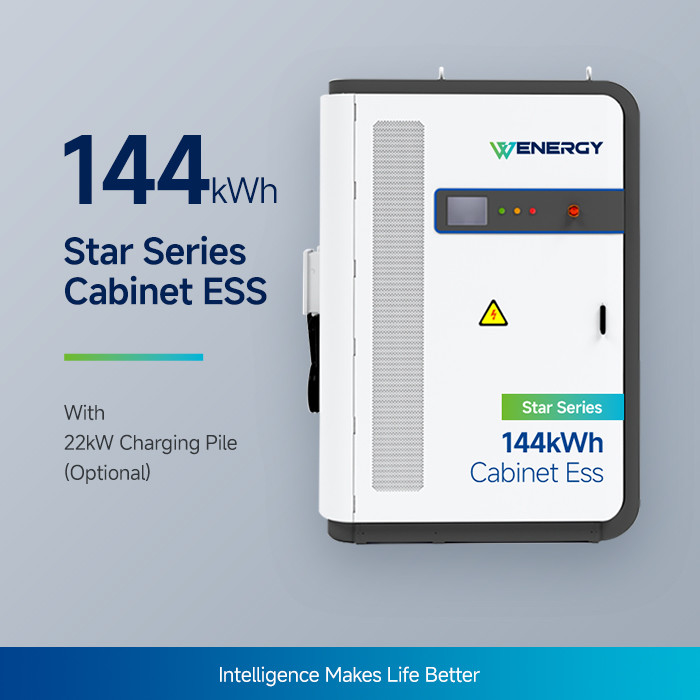

Modello
|
Star192 144,69 kWh (Capacità integrate di ricarica fotovoltaica, ESS, diesel ed EV)
|
|
Energia nominale
|
1440,69 kWh
|
|
Intervallo di tensione CC
|
360 ~ 525,6 V
|
|
Potenza nominale
|
125 kW
|
|
Tensione nominale CA
|
400 V
|
|
Frequenza di uscita nominale
|
50 Hz
|
|
Grado di protezione IP
|
Protezione IP54
|
|
Grado a prova di corrosione
|
C4H
|
|
Tipo di raffreddamento
|
raffreddamento liquido
|
|
Noise
|
< 75dB ((1m lontano dal sistema)
|
|
Dimensione ((W*D*H)
|
(1800±10) *1435±10) *2392±10) mm
|
|
Interfaccia di comunicazione
|
Ethernet
|
|
Protocollo di comunicazione
|
Modbus TCP/IP
|
|
Certificazione del sistema
|
GB/T 36276, GB/T 34131, GB/T 34120, UL1973, UN383, IEC/EN 62477, IEC/EN 62619, IEC/EN 63056
|
|
* Standard: PCS, DCDC. * Opzionale: MPPT, STS, ATS, pila di ricarica
|
/Configurazione del sistema
Il sistema è costituito da un sistema di batterie (da 2 a 4 pacchetti), un sistema di conversione di potenza (PCS), un convertitore fotovoltaico (MPPT), un convertitore di tensione (DCDC), un interruttore parallelo e fuori rete (STS),un interruttore di trasferimento multipotenza (ATS), una pila di ricarica CA, un'unità di raffreddamento liquido, un sistema di soppressione del fuoco, un EMS (Energy Management System) e un'unità di distribuzione di energia (PDU), tra gli altri componenti.Il sistema dispone di capacità di comunicazione esterna ed è progettato per un funzionamento sicuro e stabile per lunghi periodi.
/ Disegno del sistema
|
- No, no, no, no.
|
Numero
|
Nome
|
|
1
|
A
|
Dispositivo per la separazione del carico 01 (facoltativo)
|
|
2
|
B
|
Disattivatore di carico 02
|
|
3
|
C
|
Scatto principale 01
|
|
4
|
D
|
Interruttore principale 02 (facoltativo)
|
|
5
|
E
|
STS (facoltativo)
|
|
6
|
F
|
Convertitore fotovoltaico MPPT (facoltativo)
|
|
7
|
G
|
Convertitore di tensione DCDC
|
|
8
|
H
|
PCS
|
|
9
|
Io...
|
Unità di raffreddamento liquido
|
|
10
|
J
|
SME
|
|
11
|
K.
|
PDU
|
|
12
|
L
|
Sistema a batteria (opzionale da 2 a 4 confezioni)
|
|
13
|
M
|
ATS con interruttore multi-potenza (facoltativo)
|
|
14
|
N
|
Sistema di soppressione del fuoco
|
|
15
|
P
|
Schermata di visualizzazione
|
|
16
|
Q.
|
Luce di indicazione
|
|
17
|
R
|
Tasto di arresto di emergenza
|
|
18
|
S
|
Piattaforma di ricarica AC (facoltativo)
|
